導入事例
長さ4.5Mの金属筒搬送コンテナ
サイズФ290ｘ4300ｍｍの金属製管を、組立先へ搬入するためのコンテナです。
コンテナ1箱には2本入れて、通いで使います。内部には管を固定保持するクッション材を設置しますので、箱の大きさは全長4400ｘ巾700ｘ高さ600ｍｍにもなります。箱本体は厚み10ｍｍのプラダンで組んでありますが、プラダン原反の大きさがＭax2.4Ｍなので中央部でつないでいます。
また通常、コンテナ用の樹脂及びアルミフレームはＭax4メートルまでですが、当社のパーツ製造工場の協力により4.5メートル1本ものフレームを用意して製作しました。箱底の角はジュラルミンケース用のコーナーアテで補強しました。
フタ部は製品の出し入れがし易いように真中から左右に開く観音開きに仕立ててあります。
導入後
-

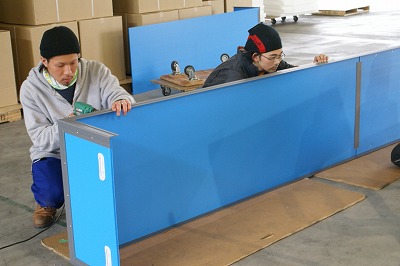

コンテナの半分を2つ繋いでいます。
-

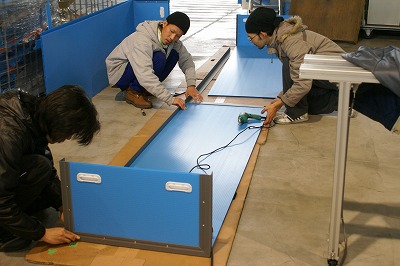

フレームをとりつけて鋲止めの位置をマーキング後、ドリルで下穴をあけています。
-

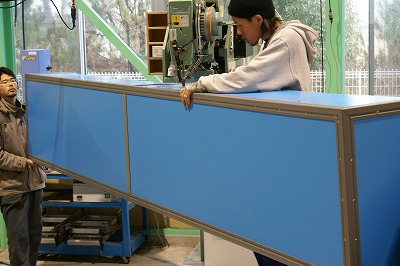

金属鋲止め機でワッシャーをかませながら留めていきます。
-
身の口周りとフタの周囲をアルミフレームでトリミングして強化してあります。
フタは中央で開閉する観音開き仕様です。片側4箇所に大きめの蝶番をつかってフタを取り付けました。フタを完全にオープンにできるので、製品の出し入れが楽にできます。 -

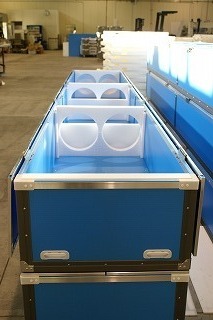

筒を2本納めるクッションをセットしました。
中央の丸穴付きクッションは上下に分かれるので管を設置した後に上半分のクッションで押さえ込みます。左右にガイドがあるので上のクッションがズレ落ちることはありません。また真中にあるスライド仕切りクッションで4本入りにも使えます。
クッションのカットはＣＡＤでカットします。厚み50ｍｍまで自在な形でカットできるので製品にフィットした形状にできます。 -

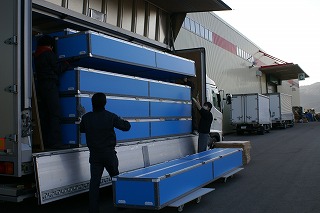

積み込み作業中です。4トントラックに積載15ケース（3列ｘ1行ｘ5段）です。
ケース仕様
| 事例No | 0009 |
|---|---|
| 品名 | オリウス10 |
| サイズ（内寸） | 長さ: 4380mm × 幅: 700mm × 高さ: 380mm |
| 色 | 水色 |
| 厚み | 10mm |
| 底トレイ | C式トレイ |
| 側面スリーブ | 固定 |
| ふた | その他 |
| 段積みコーナー | なし |
| ベルト | なし |
| 面ファスナー | なし |
| キャスター | なし |
| その他の部材 |
