導入事例

自動車部品用 海外輸送箱

導入後

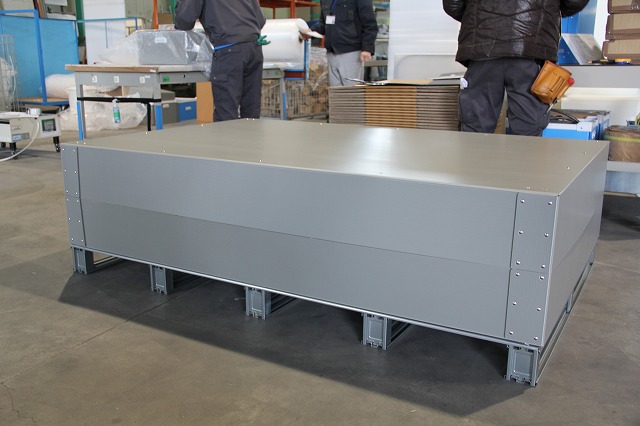

  • 自動車部品の海外輸送箱です。ワンウェイ使用なのでコストパフォーマンスの良い仕様を考えました。材質は厚み5 mm のプラダン（グレー）ですが、硬さは厚み5 mm プラダンの中では最も硬いグレード（目付けは1200g/m2）を使っています。パレットはスチールパレットです。サイズが大きく（1800ｘ1200ｘ高さ110 mm ）、既存の成形樹脂パレットがないので特注で製作したパレットです。

  • 蓋を取ると底トレイの中にスリーブ（胴枠部分）が折りたたまれて収納されています。

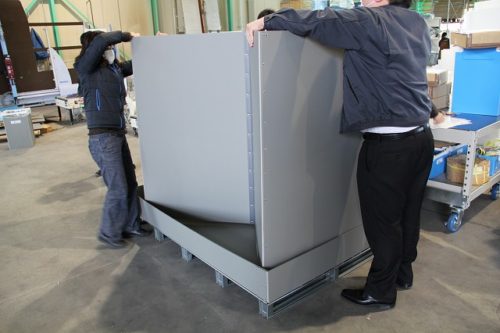

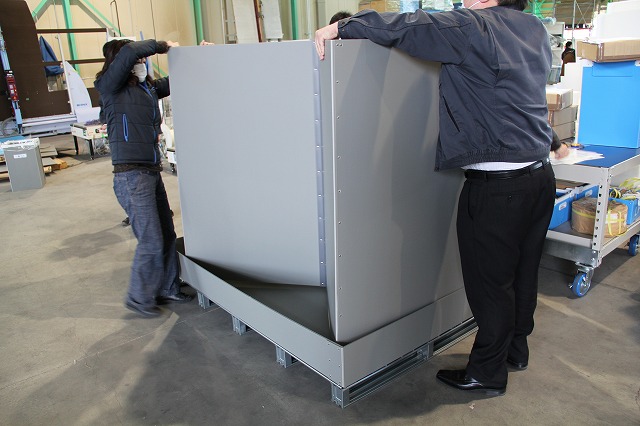

    スリーブを起こして広げます。ちなみに手前の男性は身長180cm（体重は？）、奥の女性は158cmです。

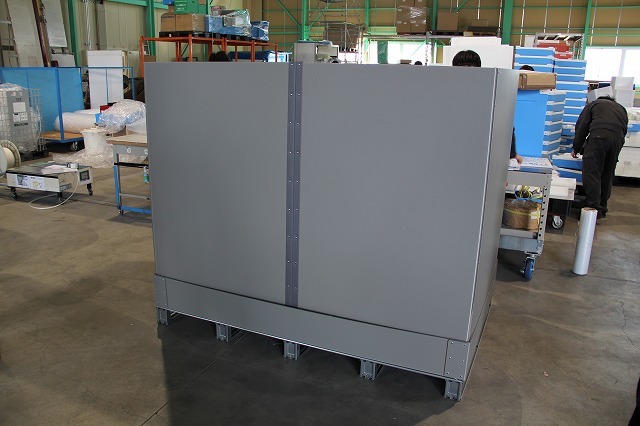

  • 広げたスリーブは底トレイの溝に嵌まって直立します。また中央のヒンジフレームは下のほうが数ミリ飛び出していて、底トレイの穴に嵌入します。スリーブがバクバクせず安定した姿で納まります。またフレームがあることで耐荷重もアップします。
    ヒンジフレームは中央が柔らかい樹脂製なので折りたためます。スリーブの長い面の真ん中にフレームを使ってあるので、使用前にはコンパクトに折りたためます。

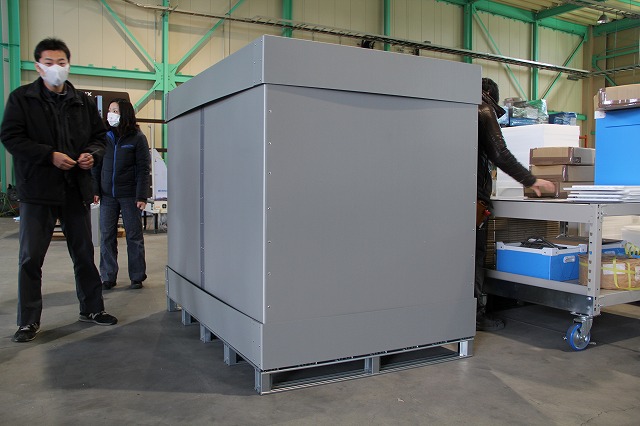

  • 組みあがった姿です。サイズは外寸1800ｘ1200ｘ高さ1400（パレット込み）mm です。底トレイトとかぶせふたの深さはどちらも200 mm と通常より深か目にしてあります。上下からスリーブをしっかりホールドします。

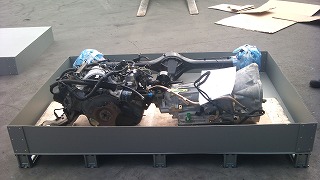

  • お客様からご提供いただいた梱包状況の写真です。ロシア連邦とのパイプが太い貿易会社様で、輸出のメインは乗用車・トラック・建設機械・機器です。今回の中身は自動車のパーツです。

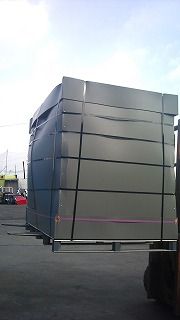

  • パーツそのものは簡易包装でコリウスに目いっぱい詰合せています。できるだけたくさんのパーツを詰めこんでありますので若干胴部暮れしていますが、結束バンドを何本か掛けて補強しています。これで何回か輸出実績があります。必要充分でワンウェイコストにあう梱包スタイルです。

ケース仕様

事例No 0031
品名 その他
サイズ（内寸） 長さ: 1800mm × 幅: 1200mm × 高さ: 110mm
色 グレー
厚み 5mm
底トレイ パレット
側面スリーブ 四面続き（ヒンジフレーム）
ふた C式（ｔ5）
段積みコーナー なし
ベルト なし
面ファスナー なし
キャスター
その他の部材
